АЧХ 35ГДН62 и 10ГДВ92

Страничка, посвященая колонкостроению
на динамиках фирмы "Ноэма" 35ГДН62 и 10ГДВ92.

Решил заняться обновлением старой версии странички, т.к. она уже морально устарела.
Но вот все времени нет. Так что решил добавлять по немногу.
Для начала выложил фотки колонок и замеры АЧХ.

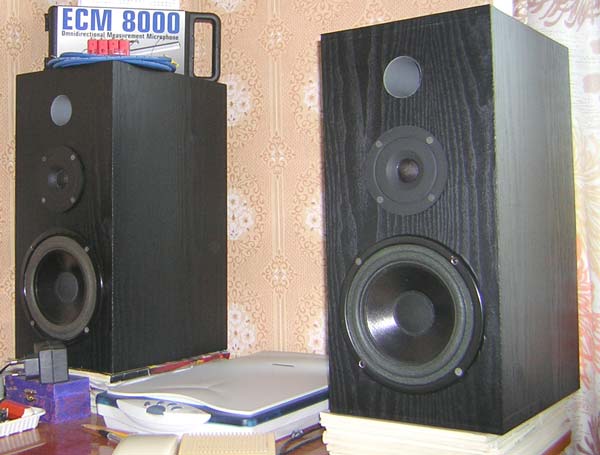

Самые первые полочники:

...много повидавшие в ходе экспериментов.

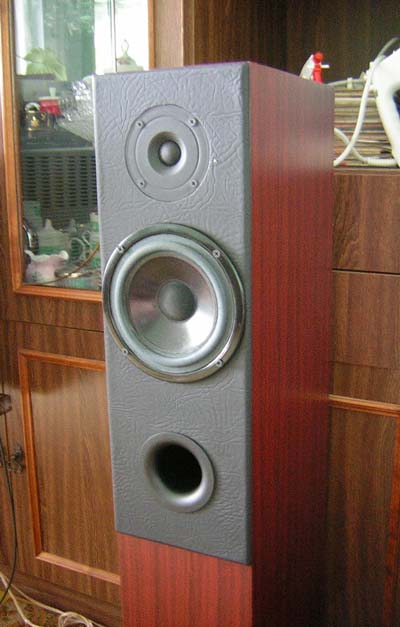

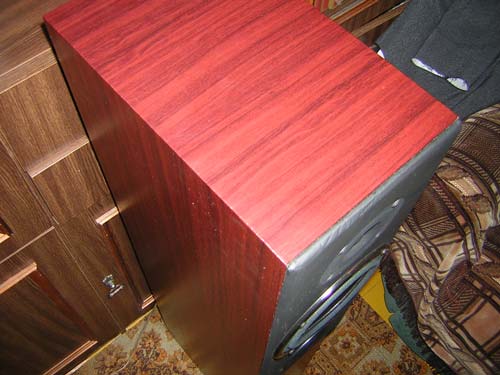

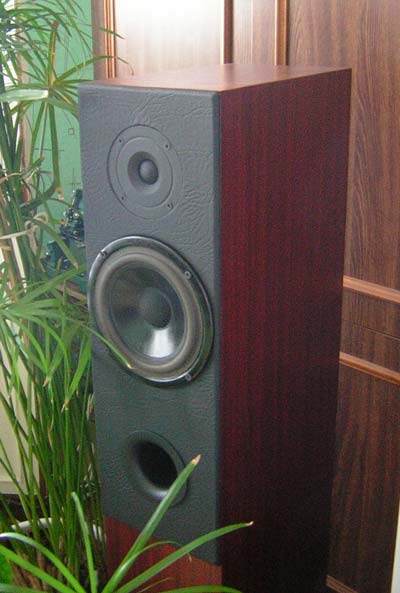

А это результат летних стараний:

И замеры.
Первая колонка:
JustMLS, 1/12 октавное сглаживание.

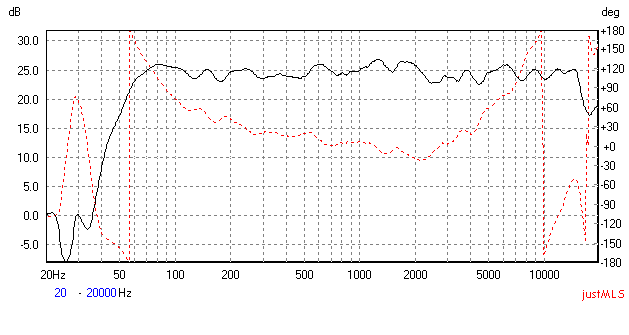

C расстояния 20 см.

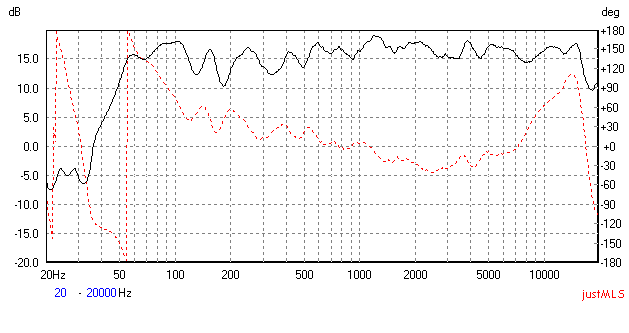

С расстояния 70 см.

RMAA, ~50 см.

АЧХ второй колонки осталась измеренная только на расстоянии 3 метра.
JustMLS, 1/3 октавное сглаживание.

Звучок у колонок получился класный, вобщем-то по графикам это видно. Единственное но - количество баса. Когда они стояли в комнате 9 кв.м - колбасило не плохо, а вот в зале 20 кв.м - бас почти пропал. Оно и понятно - маленький диаметр диффузора.
Так что на очереди стоит сабвуфер. Буду делать опять на "Ноэме" 75ГДН32-8. Стоит так же поискать пищалки получше (среди гдв92), а то мне провал на 16-18К не нравится, хотя на слух не очень заметно. Интересно, что если снимать АЧХ прямо напротив гдв92, то этого провала почти нет, видимо сказывается направленность. Эти пищалки я брал год назад - они были "не очень". Сейчас делают получше. Надо брать с хорошей пропиткой, плотные (такие, что если на купол надавить, а потом резко убрать палец - раздастся отчетливый щелчок). Если купол просвечивает - ждите провалов АЧХ на 3-5К, если не плотный - хреново поет после 16К. У меня была одна хорошая, но я ее испортил :). Сразу уж порекомендую по ГДН62 - хорошие с подвесом темно-серого цвета снаружи и темно-фиолетового изнутри (да-да, цвета разные). Если цвет одинаковый - болтанка АЧХ на 1,5К.
По фильтрам - зарисовать забыл, т.к. подбирал в процессе настройки, но они почти как у полочников, только номиналы несколько отличаются. Вообще рисовать по идее смысла нет, т.к. у динамиков разброс большой, все-равно надо мерять и делать индивидуально. Кондеры на ВЧ поставил Аudyn-cap (4,7 мкф) - заказал на samodelka.ru вместе с фазиками, вспомнил - еще стоит индуктивность на 0,45 мгн (2-й порядок). На НЧ - 0,5 мгн + Цобель (С-30 мкф с R-10 Ом - опять же сопротивление зависит от типа кондера, у меня МБГО). Ну и нормальный аттенюатор на 2 Дб для ВЧ, а не резюк 5 Ом как в полочниках.
Если кого-то интересует громкость, то используя усилок на LM3886 в зале на расстоянии 3м был такой ОР, что это ощущалось в ушах - как боль со звоном... (в соседней комнате - звук нормальный, это я к тому, что клиппинг при этом не большой - на низах). Все хочу сходить к соседям послушать... Впрочем я не сволочь, так больше не включаю...

Еще существенный нюанс - нет смысла выравнивать в поте лица АЧХ и т.п., не приведя в надлежащий вид комнату для прослушивания. Банально - сидишь на кресле у противоположной стены, в одном положении - хреновая стереопанорама, в другом - звон от стены, в третьем вообще звук какой-то другой... постепенно сползаешь вниз... Когда проводил замеры - заглушал комнату всем, что было, так что результаты еще ничего. Впрочем можно более-менее хорошо слушать сидя на полу перед креслами, когда нет отражений от задней стены... (по фоткам можно представить).
Вобщем вторым этапом будет отделка комнаты - подвесной потолок Ecophon Harmony, плюс задняя стена ГВЛ с перфорациями + минвата (если конечно мать разрешит :). Иначе просто смысла нет стремиться к чему-то большему.

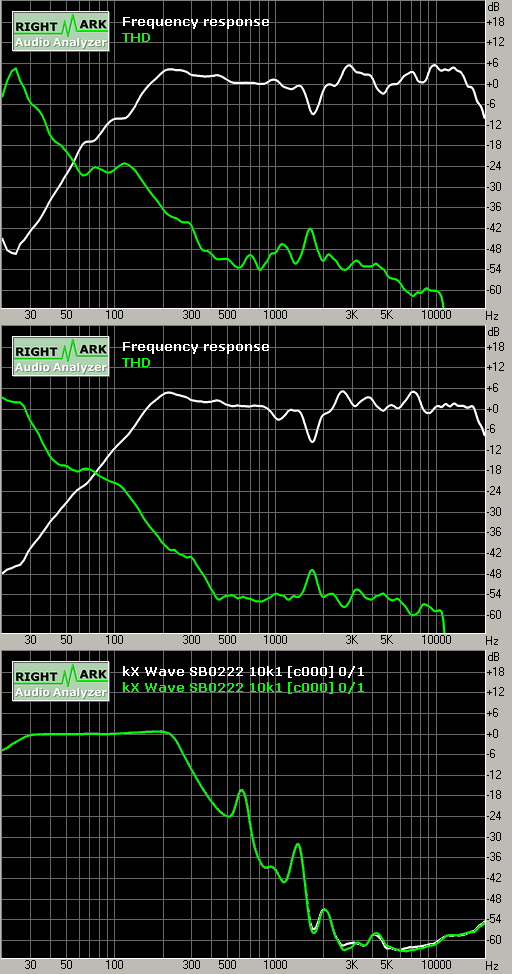

P.S. Не по теме: покупал недавно в подарок компьютерные колонки 2.1 - Jet Balance 421 (1100 р.), в магазине слушал - удивился хорошему звучанию, а дома - сразу обнаружил косяки на СЧ - звучат окрашенно, но все же не плохо. Если кому-то интересно - вот АЧХ. Надо было JustMLSом померять наверное вообще ужас был бы. Сабик очень порадовал.
